从现浇钢筋混凝土结构渗漏机理来讲，渗漏主要由混凝土自身的孔隙、裂缝、施工缝造成，而裂缝的危害最大。所以拯救混凝土裂缝就成为大众关注的话题，混凝土裂缝修补办法有很多种，今天小编就给大家娓娓道来。

钢筋混凝土结构中的裂缝可分为微观裂缝和宏观裂缝。微观裂缝是指肉眼看不见的裂缝，这类裂缝在混凝土结构中的分布是不规则、不贯通的。反之，肉眼看得见的裂缝称为宏观裂缝，这类裂缝的范围一般不小于0.05mm，这类裂缝主要由微观裂缝与微孔连通扩展而来。

相关试验表明：钢筋混凝土结构中的裂缝宽度小于 0.1mm时具有自愈、自封现象，当裂缝宽度在0.1mm～0.2mm之间时，混凝土结构无自封现象，却有自愈现象。因此，控制宏观裂缝是钢筋混凝土结构防渗的关键。

钢筋混凝土结构中裂缝的形成因素：

钢筋混凝土结构中的工程混凝土开裂的因素很多，主要有材料选择、结构设计、施工技术、环境条件、荷载作用等几个方面。而钢筋混凝土结构中的工程混凝土属于大体积混凝土，所以环境条件对钢筋混凝土结构中的开裂影响最大，温度与湿度的影响尤其明显。

荷载作用方面，由静荷载、动荷载与结构次应力组成的荷载及由温度、胀缩、不均匀沉降等因素产生的荷载对混凝土均有影响，外部荷载引起的裂缝约占15%，变形荷载引起的裂缝约占85%。研究、解决由变形荷载引起的裂缝是解决钢筋混凝土结构中的工程渗漏问题的重点。

钢筋混凝土结构裂缝产生后，如何进行有效的加固修补？

专家表明，超有效的混凝土裂缝修补办法，是灌缝胶灌注与碳纤维布加固的结合。

首先，通过注浆嘴将万泰灌缝胶注入裂缝中，胶体固化后与原混凝土基体形成整体，可有效阻止外部水分和空气对混凝土内部的侵蚀。裂缝灌注完成后，采用万泰碳纤维布对结构整体进行加固，可有效抑制裂缝的进一步扩大、减少结构挠度变形。

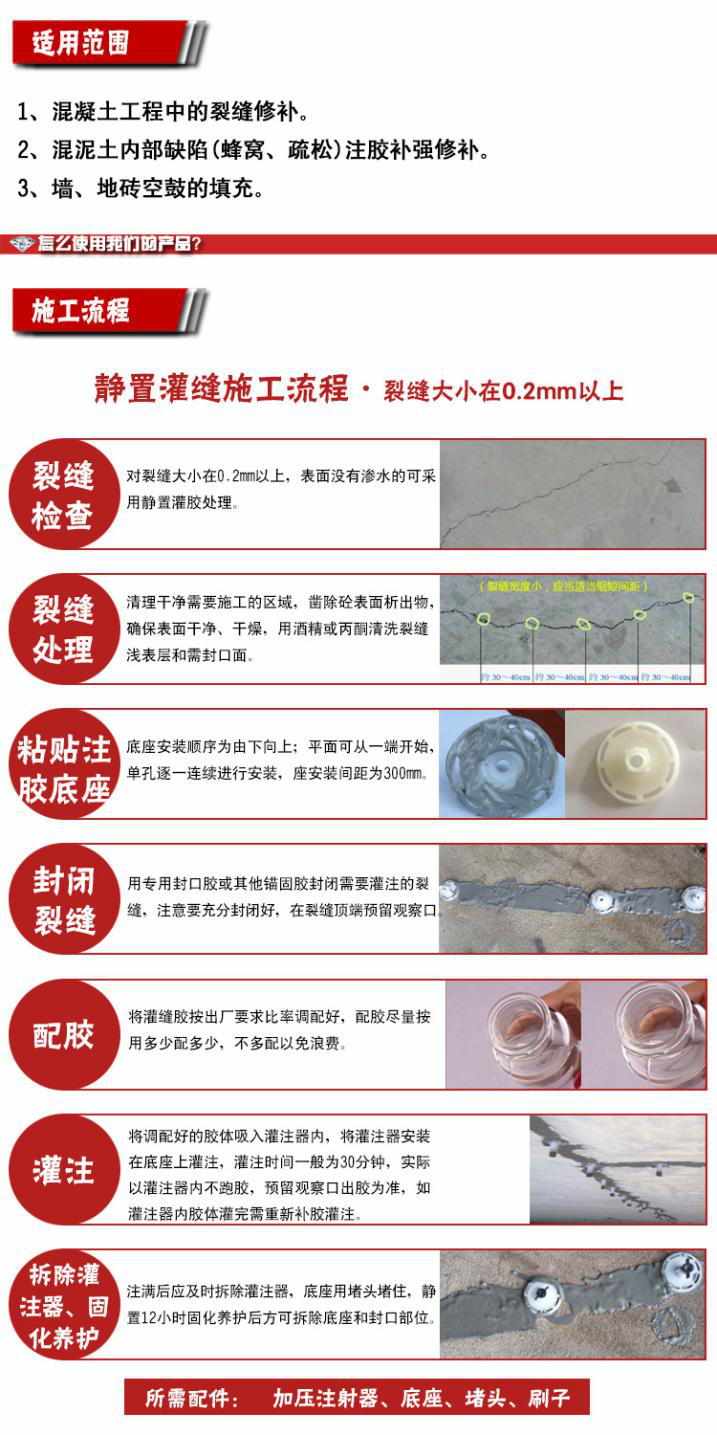

万泰灌缝修补胶适用及具体操作步骤如下：

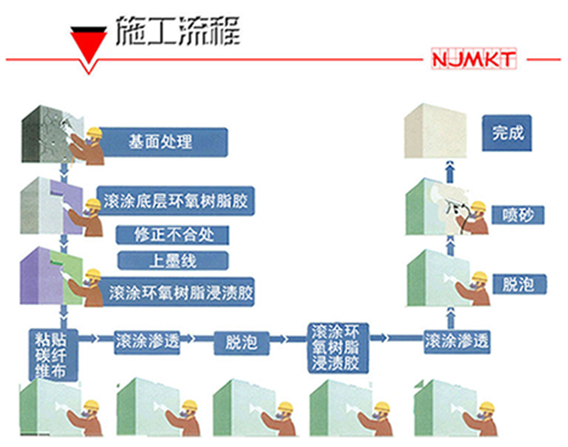

其次，整体粘贴碳纤维布加固：

因碳纤维布不仅仅治标，更治本，所以在裂缝修补中得以广泛推广。裂缝修补碳纤维布可以采用预应力碳纤维布、粘贴碳纤维布加固的方法，碳纤维布一般情况下适用于提高结构的承载力，减小裂缝宽度、抵御裂缝形成和挠度变形。截面偏小、配筋不足的钢筋混凝土受弯、受拉或大偏心受压构件的加固等，在万泰技术指导下使用其优势有：

1、拉伸强度高,耐腐蚀性、抗震性、抗冲击性能良好。
碳纤维具有优异的物理力学性能，抗拉强度是普通钢材的10-15倍以上，弹性模量优于钢材，具有优异的抗蠕变性能、耐腐蚀性和抗震性，很适合钢筋混凝土的加固及裂缝修补。

2、重量轻、柔韧性好。
碳纤维比钢材强度高、质量仅为钢的1/5，有较高的韧性，可以盘卷，能以较大长度供应而无须搭接。

3、施工便捷，施工质量易保证。
没有潮湿作业，无需大型施工器具，无需现场固定设施。碳纤维长度可任意剪裁，施工简单，工期短。材料不用预加工，工序方便，板材允许交叉。

4、良好的耐久性和耐腐蚀性。

耐酸、碱、盐及大气环境的腐蚀，无须定期维护。且对内部混凝土结构起保护作用，能达到双重加固修补之目的。

这个环节要注意选择合适的碳纤维布，如果仅仅是表面的裂缝，不影响道结构问题时，选择200克碳纤维布即可。当裂缝已经贯穿，对结构可能造成影响的情况下，则需要专业人士来鉴定设计，决定采用什么样的碳纤维布？300克碳纤维布还是200克碳纤维布？

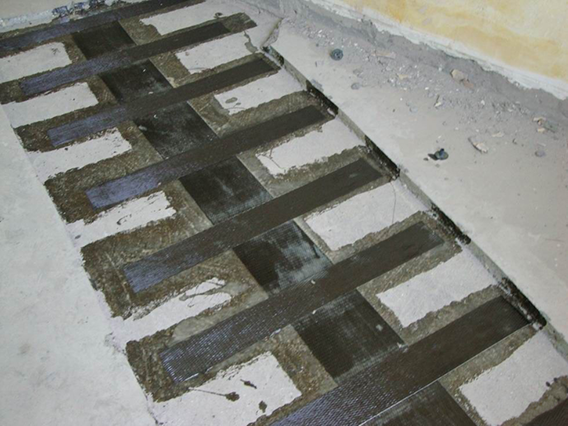

碳纤维布修补裂缝的效果展示

此混凝土裂缝修补办法操作简便，适用面广，施工快速且效果明显，已成功用于全国众多混凝土裂缝加固项目中。如：东莞鼓楼医院、成雅高速、蚌埠凤阳路立交桥维修改造工程、安徽宿松县宿松中学改扩建项目、淮阴师范学院等项目。

本文链接：http://www.joygor.com/Article/hntlfxbbff.html

（编辑者：东莞万泰，欢迎转载与补充，请注明出处即可）
